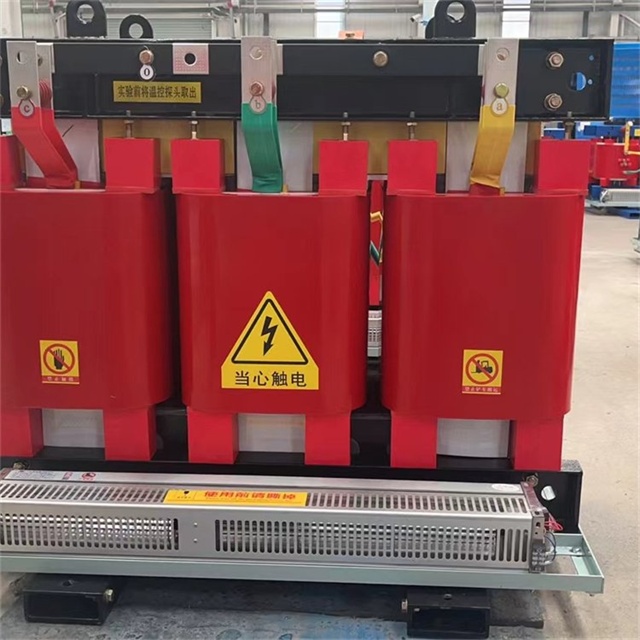

自贡干式变压器内部电路功、特点及应用方法如下：　　A.内置RC定时电路设定频率的独立锯齿波振荡器，其振荡频率fo(kHz)=1.2/R(kΩ)·C(μF)，其最高振荡频率可达300kHz，既驱动双极性开关管，增设灌电流通路后，还驱动MOS FET开关管。　　B.内部设有比较器组成的死区时间控制电路，用外加电压控制比较器的输出电平，通过其输出电平使触发器翻转，控制两路输出之间的死区时间。当第4脚电平升高时，死区时间增大。　　C.触发器的两路输出设有控制电路，使Q1、Q2既可输出双端时序不同的驱动脉冲，驱动推挽开关电路和半桥开关电路，同时也可输出同相序的单端驱动脉冲，驱动单端开关电路。　　D.内部两组完全相同的误差放大器，其同相输入端均被引出芯片外，因此可以自由设定其基准电压，以方便用于稳压取样，或利用其中一种作为过压、过流超阈值保护。　　E.输出驱动电流单端达到400mA，直接驱动峰值电流达5A的开关电路。双端输出脉冲峰值为2×200mA，加入驱动级即驱动近千瓦的推挽式和桥式电路。　　TL494的各脚功及参数如下：第1、16脚为误差放大器A1、A2的同相输入端。最高输入电压不超过VCC+0.3V。第2、15脚为误差放大器A1、A2的反相输入端。可接入误差检出的基准电压。第3脚为误差放大器A1、A2的输出端。集成电路内部用于控制PWM比较器的同相输入端，当 A1、A2任一输出电压升高时，控制PWM比较器的输出脉宽减小。同时，该输出端还引出端外，以便与第2、15脚间接入RC频率校正电路和直接负反馈电路，一则稳定误差放大器的增益，二则防止其高频自激。另外，第3脚电压反比于输出脉宽，也可利用该端功实现高电平保护。第4脚为死区时间控制端。当外加 1V以下的电压时，死区时间与外加电压成正比。如果电压超过1V，内部比较器将关断触发器的输出脉冲。第5脚为锯齿波振荡器外接定时电容端，第6脚为锯齿波振荡器外接定时电阻端，一般用于驱动双极性三极管时需限制振荡频率小于40kHz。第7脚为接地端。第8、11脚为两路驱动放大器NPN管的集电极开路输出端。当第8、11脚接Vcc，第9、10脚接入发射极负载电阻到地时，两路为正极性图腾柱式输出，用以驱动各种推挽开关电路。当第8、11脚接地时，两路为同相位驱动脉冲输出。第8、11脚和9、10脚可直接并联，双端输出时最大驱动电流为2×200mA，并联运用时最大驱动电流为400mA。第14脚为内部基准电压精密稳压电路端。输出5V±0.25V的基准电压，最大负载电流为10mA。用于误差检出基准电压和控制模式的控制电压。TL494的极限参数：最高瞬间工作电压(12脚)42V，最大输出电流 250mA，最高误差输入电压Vcc+0.3V，测试/环境温度≤45℃，最大允许功耗1W，最高结温150℃，使用温度范围0～70℃，保存温度 -65～+150℃。
